Name: 3.2 pouces IPS afficheurs LCD 262K SPI écran 240x320 avec écran tactile capacitif
Brand: Shenzhen Xinxiantong Technology Co., Ltd.
SKU: YBC032EGS-Q2(MSP3223)/YBN032EGS-Q2(MSP3222)
Price: 8.10 USD
Availability: InStock

Maison > produits > Écran LCD HDMI >

3.2 pouces IPS afficheurs LCD 262K SPI écran 240x320 avec écran tactile capacitif

Écrans LCD IPS de 3

2 pouces

écran SPI 262K

Lieu d'origine:

Guangdong, Chine

Nom de marque:

XXT

Numéro de modèle:

YBC032EGS-Q2(MSP3223)/YBN032EGS-Q2(MSP3222)

Causez Maintenant

Demandez une citation

Détails de produit

Nom:

Affichages LCD IPS

Contour:

118,5 × 84,7 × 5,2 mm

Gamme de couleurs:

72 % du type NTSC

Système d'entraînement:

A-Si TFT Matrice active

Interface de signaux:

LVDS

Temps de réponse:

6 ms

Contrôleur Ic:

Le SSD1316

Mode d'affichage:

Normalement blanc, transmissif

Les degrés de lumens:

1000 cd/m²

Zone d'observation:

116,2 mm × 87,1 mm

Voir la direction:

gratuit/tout le monde

Température de stockage:

-30 ℃ ~ 80 ℃

Couleur d'affichage:

Monochrome noir et blanc

Température de fonctionnement:

-20°C à 70°C

Dimension LCM:

34,60 (H) X 47,80 (V) X 1,90 (T)

Interface:

RVB, SPI, MIPI, LVDS ou parallèle

Mettre en évidence:

Écrans LCD IPS de 3

2 pouces

écran SPI 262K

Conditions de paiement et d'expédition

Quantité de commande min

500

Prix

$10.8-12.5/pieces(MSP3223);$8.1-9.2/pieces(MSP3222)

Détails d'emballage

16*15*6(cm)/60g

Délai de livraison

30-45 jours

Conditions de paiement

T/T

Capacité d'approvisionnement

50 000/mois

Produits connexes

Écran LCD IPS HDMI XXT 10,1 pouces avec résolution 1024 × 600 et compatibilité Raspberry Pi (450/800 cd/m² en option)

Causez Maintenant

YBC050PKH-Q2 Écran LCD HDMI 5 pouces 1024×600 avec tactile capacitif 5 points pour Raspberry Pi

Causez Maintenant

800*480 Raspberry Pi Zero Écran tactile Porte HDMI RTP Panneau tactile 4 pouces

Causez Maintenant

10Écran d'affichage HDMI de 1 pouce 1280*800 Résolution Module LCD HDMI avec couvercle en verre trempé de dureté 6H

Causez Maintenant

Contactez-nous

86--19886133596

xxtricky@163.com

Causez Maintenant

Description de produit

YBC032EGS-Q2 Module LCD IPS SPI d'affichage de 3,2 pouces avec résolution 240 × 320 et écran tactile capacitif

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Le numéro XXT

Certification

Pour les appareils électroniques

Numéro de modèle

Le nombre total d'émissions de CO2 est calculé en fonction de la fréquence de l'électricité utilisée.

Le type:

Module d'affichage IPS SPI

Taille de l'écran:

3.2 pouces

Type de fournisseur:

Fabrique

Les points forts:

3Module d'affichage IPS LCD de 0,2 pouces

Écran tactile à résolution 240×320

module LCD tactile capacitif

Description du produit

YBC032EGS-Q2 3,2 pouces IPS SPI affichage du module LCD

Module LCD d'affichage SPI haute performance de 3,2 pouces avec une résolution de 240 × 320 et une interface SPI pour applications intégrées avec écran tactile capacitif.

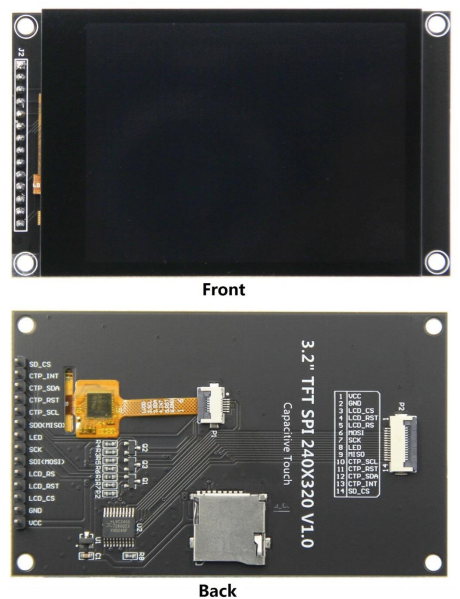

Vue d'ensemble du produit

MSP3222 et MSP3223 sont deux modules d'affichage LCD couleur IPS de 3,2 pouces, avec MSP3222 sans écran tactile et MSP3223 avec écran tactile capacitif. Le module d'affichage adopte une interface SPI à 4 fils,qui ne nécessite que 5 IO pour obtenir l'affichageLa résolution de définition standard de 240x320 peut être appliquée à divers produits nécessitant une fonction d'affichage d'écran.

YBC032EGS-Q2 3.2-inch IPS SPI Display LCD Module with 240Ãâ320 Resolution and Capacitive Touch Screen 0

Principales caractéristiques

3.2" écran couleur avec une résolution de 240x320 de couleurs 65K et des couleurs d'affichage riches
La mise à niveau adopte IPS panneau de vue complète avec un bon angle visuel
Circuit de conversion à bord, compatible avec les MCU 5V et 3,3V
Adoption d'un bus série SPI à 4 fils pour économiser des broches d'E/S
Fonction capacitive tactile/non tactile facultative pour les modules
L'entrée du module prend en charge l'interface à 2,54 broches et l'interface d'extension FPC
Équipé d'une fente pour carte micro TF pour une expansion facile du stockage
Fournir des programmes d'apprentissage par exemple riches (ESP32/STM32/UNO/C51/CH32)
Fournir un soutien technique à bas niveau aux conducteurs et mettre à jour les informations WIKI en ligne
Des tests multiples pour le vieillissement des modules peuvent répondre aux normes militaires, favorisant un travail stable à long terme

Spécifications techniques

Spécification	Détails
Taille	3.2 pouces
Unité de production	MSP3222 (sans contact); MSP3223 (avec contact capacitif)
Résolution	240×320 points
Interface du module	Interface SPI à 4 fils
Affichage de couleur	262K
Zones actives	48.60 ((W) × 64.80 ((H)
Les dimensions	N'existe pas d'écran tactile: 55,04 ((W) × 90,5 ((H) × 12,88 ((D) (y compris l'en-tête des broches) Avoir un écran tactile: 55.24 ((W) × 90.5 ((H) × 14.73 ((D) (y compris l'en-tête de la broche)
Angle de vue	Tout à 0h00
Voltage de puissance VCC	5V
Luminance	230 Cd/m2 (sans contact); 190 Cd/m2 (avec contact)
IC du pilote de panneau	Le montant de la subvention est fixé à la valeur de la subvention.
Type d'écran tactile	Écran tactile capacitif
Clé de pilotage	FT6336G
Consommation d'électricité	0.4W
Interface	14P 2,54 mm d'écart entre le siège FPC et le siège FPC à 0,5 mm d'écart
Voltage du port IO logique	5V (TTL)
Le poids	Sans contact: 46g / avec contact: 60g

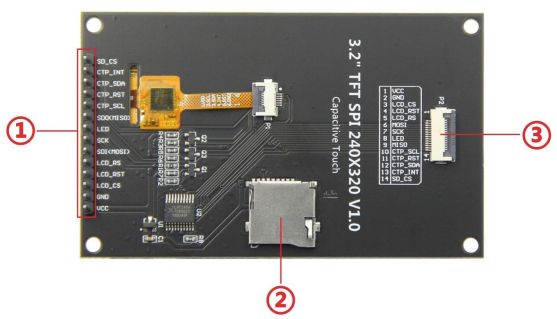

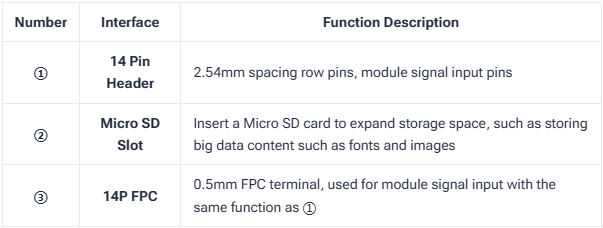

Description de l'interface

YBC032EGS-Q2 3.2-inch IPS SPI Display LCD Module with 240Ãâ320 Resolution and Capacitive Touch Screen 1

YBC032EGS-Q2 3.2-inch IPS SPI Display LCD Module with 240Ãâ320 Resolution and Capacitive Touch Screen 2

Numéro	Étiquette de broche	Définition
1	Le CCR	Puissance positive
2	Le GND	Terrain de puissance
3	L'écran LCD_CS	Signal de commande de sélection LCD, faible niveau actif
4	L'écran LCD_RST	Signal de réglage de la régulation de la réinitialisation de l'écran LCD, réinitialisation de faible niveau
5	Résultats de l'analyse	Signal de commande/sélection de données LCD haut niveau: données, bas niveau: commande
6	SDI ((MOSI)	Signal d'écriture de données par bus SPI (carte SD et écran LCD utilisés ensemble)
7	SCK	Signal d'horloge du bus SPI (carte SD et écran LCD utilisés ensemble)
8	LED	Signaux de commande de rétroéclairage LCD (Si vous avez besoin de commande, veuillez connecter les broches. Si vous n'avez pas besoin de commande, vous pouvez sauter)
9	Le dépôt de la demande est effectué à l'adresse suivante:	Signal de lecture de données par bus SPI (carte SD et écran LCD utilisés ensemble)
10	CTP_SCL	Écran tactile capacitif signal d'horloge de bus IIC (les modules sans écran tactile n'ont pas besoin d'être connectés)
11	CTP_RST	Signal de commande de réinitialisation de l'écran tactile du condensateur, réinitialisation de bas niveau (les modules sans écran tactile ne doivent pas être connectés)
12	CTP_SDA	Écran tactile capacitif signal de données du bus IIC (les modules sans écran tactile ne doivent pas être connectés)
13	CTP_INT	Écran tactile du condensateur Signal d'interruption tactile du bus IIC, lors de la génération du toucher, entrée basse à la commande principale (les modules sans écran tactile ne doivent pas être connectés)
14	Résultats de la recherche	Signal de commande de sélection de carte SD, faible niveau actif (sans fonction de carte SD, peut être déconnecté)

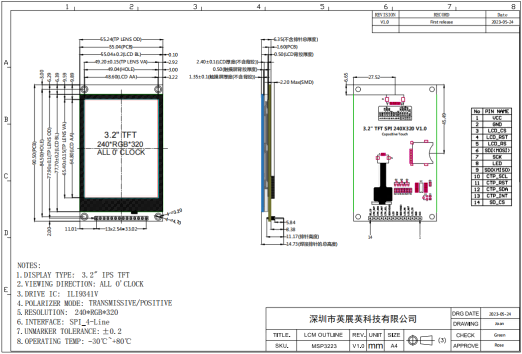

Dimensions du produit

YBC032EGS-Q2 3.2-inch IPS SPI Display LCD Module with 240Ãâ320 Resolution and Capacitive Touch Screen 3
